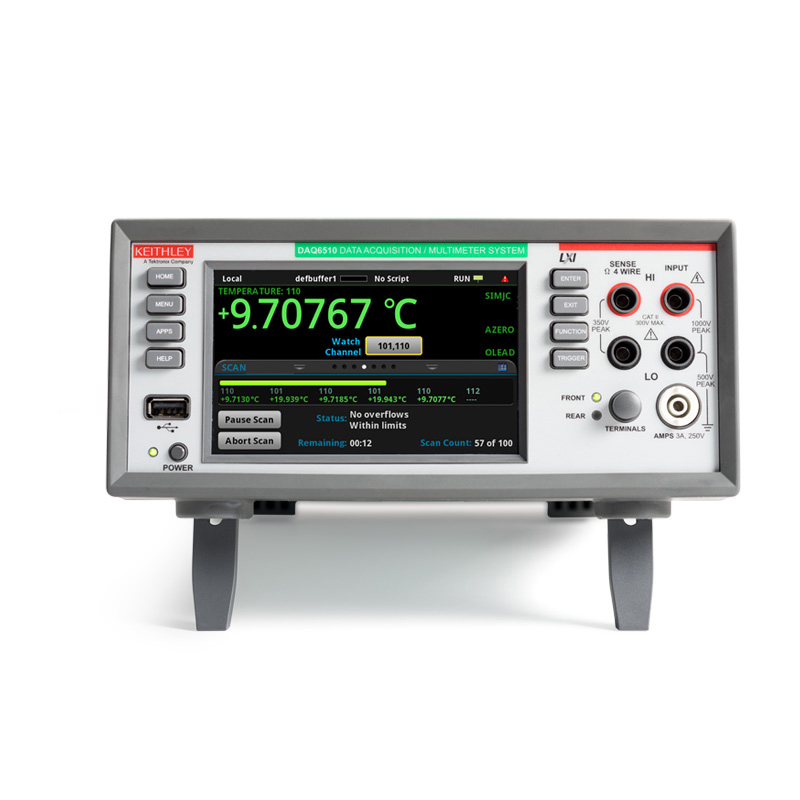

全面的插入开关模块阵列，大大地提高测试范围，有12个插入式开关模块可供选择，提供了各种功能来构建DAQ6510测试系统，您可以选择多个高密度40通道复用器模块一个6×8矩阵模块及多个带有数字1/0和模拟输出的复用器模块，还可以选择一个控制模块及两个带宽为2GHz和3.5GHz的RF模块这样,DAQ6510及12个开关模块提供了较大的灵活性可以构建各种各样的数据采集或测试系统。

型号	7700	7701	7702	7703	7705	7706	7707	7708	7709	7710	7711
直流电压	✔	✔	✔			✔	✔		✔	✔
直流电流	✔		✔
T/C带自动的CJC	✔					✔		✔		✔
T/C带外部的CJC	✔	✔	✔	✔		✔	✔	✔	✔	✔
RTD	✔	✔	✔	✔		✔	✔	✔	✔	✔
热敏电阻	✔	✔	✔	✔		✔	✔	✔	✔	✔
电阻（2-或4-线）	✔	✔	✔	✔		✔	✔	✔	✔	✔
连通性	✔	✔	✔	✔		✔	✔	✔	✔	✔
交流电压	✔	✔	✔	✔		✔	✔	✔	✔	✔
交流电流	✔		✔
频率	✔	✔	✔	✔		✔	✔	✔	✔	✔
事件计数器						✔
信号路由/控制	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
数字输入							✔
数字输出						✔	✔
模拟输出						✔
射频开关											✔

12种采集卡配置

型号	7700	7701	7702	7703	7705
说明	20通道差分复用器模块	32通道差分复用器模块	40通道差分复用器模块	32通道差分复用器模块	40通道单极控制模块
模拟输入数量	20	32	40	32	40
配置	多路复用器（CJC）	多路复用器	多路复用器	多路复用器	独立SPST
配置	120或两个110	132或两个116	140或两个120	132或两个116
连接器类型	大号螺丝接线片	50针孔式D-sub25针孔式D-sub25	大号螺丝接线片	两个50针孔式D-sub25	两个50针孔式D-sub25
max电压	300V	150V	300V	300V	300V
max开关电流	1A	1A	1A	500mA	2A
带宽	50MHz	2MHz	2MHz	2MHz	10MHz
继电器开关寿命	108	108	108	108	108
开关速度	3ms	3ms	3ms	1ms	3ms
其他细节	MAX功效125VA2条电流测量通道	MAX功效125VA	MAX功效125VA2条电流测量通道	干簧管继电器	MAX功效125VA

型号	7706	7707	7708	7709	7710	7711
说明	全内置I/O模块	32通道数字I/O模块	40通道数字I/O模块	6*8矩阵模块	20通道固态差分复用器模块	2GHz50W RF模块
模拟输入数量	20	10	40	48	20	8
配置	多路复用器（CJC）	数字I/O/多路复用器	多路复用器（CJC）	矩阵	多路复用器（CJC）	多路复用器
配置	120或两个110	110或两个15	140或两个120	6*8	120或两个110	双1*4
连接器类型	螺丝接线片	50针孔式D-sub2525针孔式D-sub25	大号螺丝接线片	50针孔式D-sub25针孔式D-sub	快接螺丝接线片	SMA
max电压	300V	300V	300V	300V	60V	60V
max开关电流	1A	1A	1A	1A	0.1A	0.5A
带宽	2MHz	2MHz	2MHz	2MHz	2MHz	2MHz
继电器开关寿命	108	108	108	108	1010	106
开关速度	3ms	3ms	3ms	3ms	0.5ms	10ms
其他细节	2个模拟输出16个数字输出事件计数器MAX功效125VA	32个数字I/OMAX功效125VA测量通道	MAX功效125VA	连接内部DMM串联多张卡实现最低6*16矩阵最大功率125VA	固态继电器800通道/秒扫描速度	插入损耗《1.0DB@1GHzVSWR<1.2@1GHz》
